三維柔性組合夾具近幾年在各個領域應用越來越多,汽車、船舶、軌道等等在生產制造過程中,都已經廣泛的用到三維柔性組合夾具,作為高精準、又靈活的工作平臺,它有什么特點呢?下面超德機械小編還給大家詳細介紹。

1、 經濟性

三維柔性焊接工裝是一種可以自由組合的多功能組合夾具,人們都稱它為三維柔性組合夾具,它能適應不同的工件形狀,幾套夾具系統就可以替代大量高成本的專用工裝,使用該工裝后,可以省去因產品變化而投入的專用工裝的費用和時間。在多品種、個性化的汽車生產中,它的經濟性尤為明顯。國外有數據表明,9套以上專用焊接夾具的成本(我國5-6套)就超過一套柔性夾具。目前我國汽車制造企業每年增加幾十套專用焊接夾具是很常見的,選用柔性夾具的經濟性顯而易見。

2、柔性化

三維柔性組合夾具可以在三維空間進行組合。模塊化系統在安裝、調整和夾緊工件中完美地體現了它的通用功能,在大型工件的焊接上,該特點更加突出。柔性化的另一面體現在操作簡便。在工作臺和模塊上,所有以12.5mm和25mm為倍數的尺寸均可直接找到,再配上少量的調整片,可以非常方便地準確定位。

3、準確性

三維柔性組合夾具的所有模塊加工精度均較高,工作平臺在2000mm的范圍內確保定位孔的位置誤差在±0.1mm以內,完全可以滿足焊接加工的需要。在裝配或焊接過程中,使用定位塊、連接塊、夾緊器和支撐塊,能夠對工件準確定位,需要焊接的工件可以被穩定地固定在各個定位點或定位面上。如果工件本身的幾何尺寸不準確,也可以很快被檢測出來,在初加工工序中便被消除。

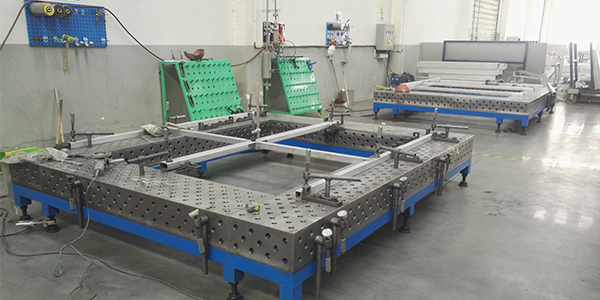

超德機械三維柔性平臺組裝現場

超德機械三維柔性平臺組裝現場

4、重復性

使用CAD及Pro/E設計系統,可以非常簡便地對樣件進行模擬裝配,高精度的模塊尺寸能保證裝配精度。

5、耐用性

在三維工裝平臺和模塊結構設計中,充分考慮了使用剛性和強度的要求,每個標準2000mm×1000mm的工作平臺載重量可達10t,并能保證其重復定位和夾緊的精度。工作平臺和模塊的表面經過特殊處理,使焊接時產生的飛濺不容易粘在其工作表面;定位和夾緊銷栓表面經過淬火處理,使其不易磨損、經久耐用。

目前全世界使用三維柔性焊接組合夾具的工廠有7000多家。作為定位和夾緊的焊接專用工裝,該產品已經成為鋼結構、基礎件以及一切焊接件加工中不可或缺的工具。

超德機械—專業研發設計生產三維柔性組合夾具廠家,自主開發的三維柔性平臺長度可達8米,是目前國內超大的三維柔性平臺,大規格平臺使用壽命一般為10年到20年之久;修復之后仍可繼續使用,生產實力、產品質量都是您的上上之選,了解超德機械三維柔性組合夾具請撥打服務熱線:0317-8175817
