更多三維柔性焊接工裝平臺

更多三維柔性焊接工裝平臺規格，請下載查看！

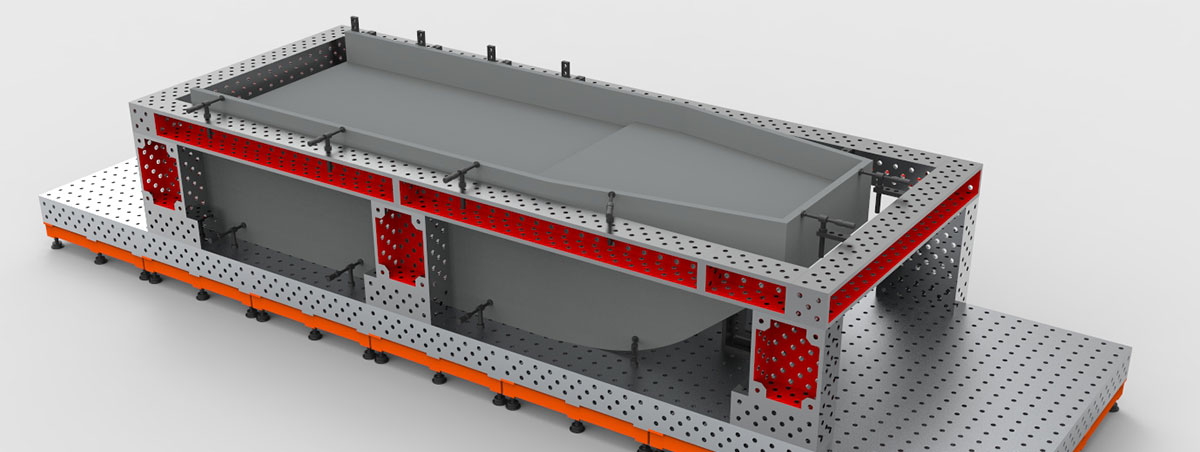

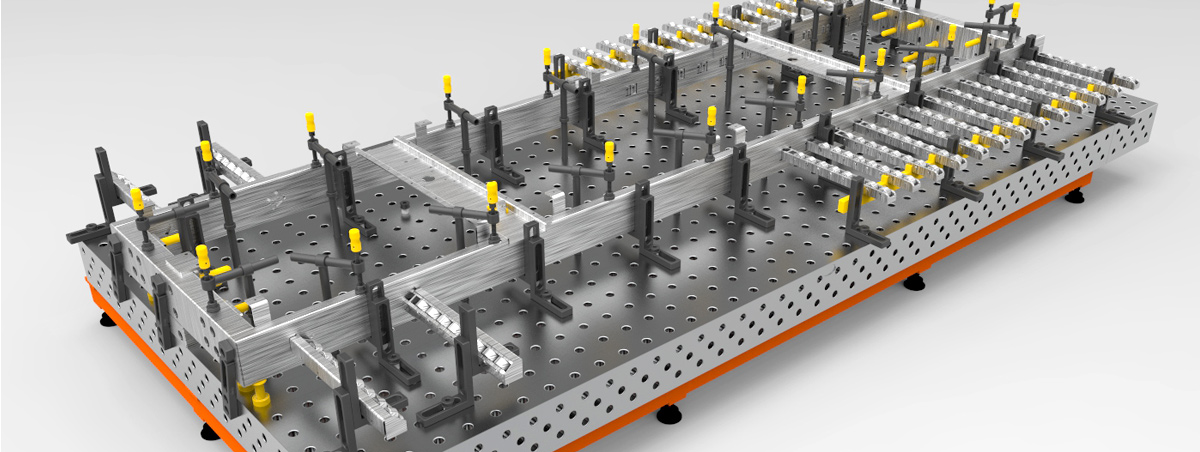

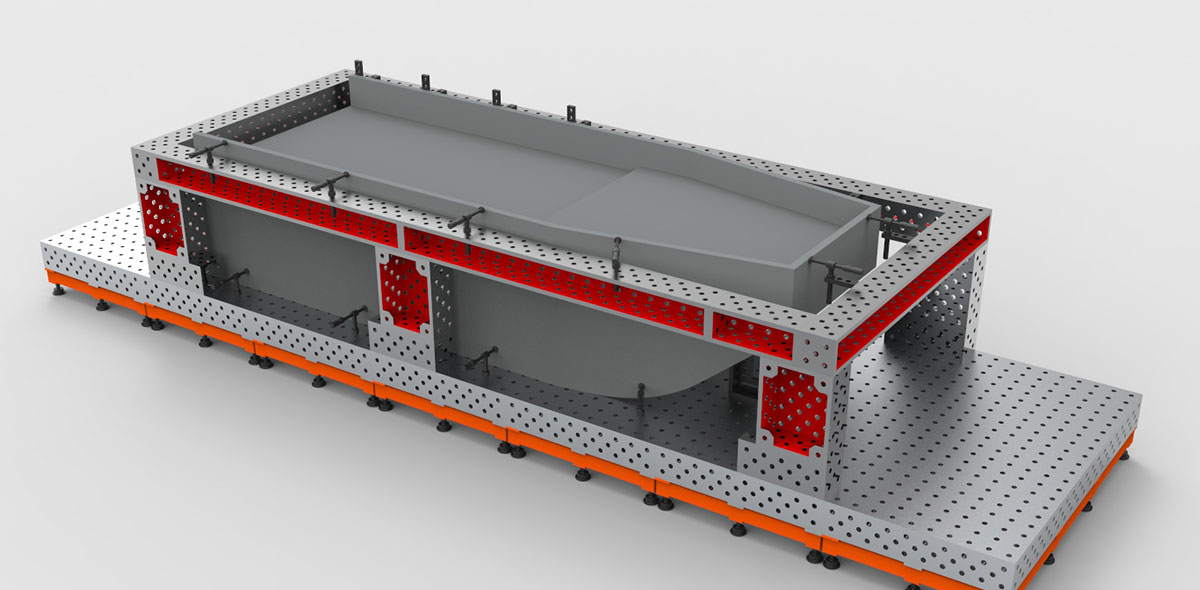

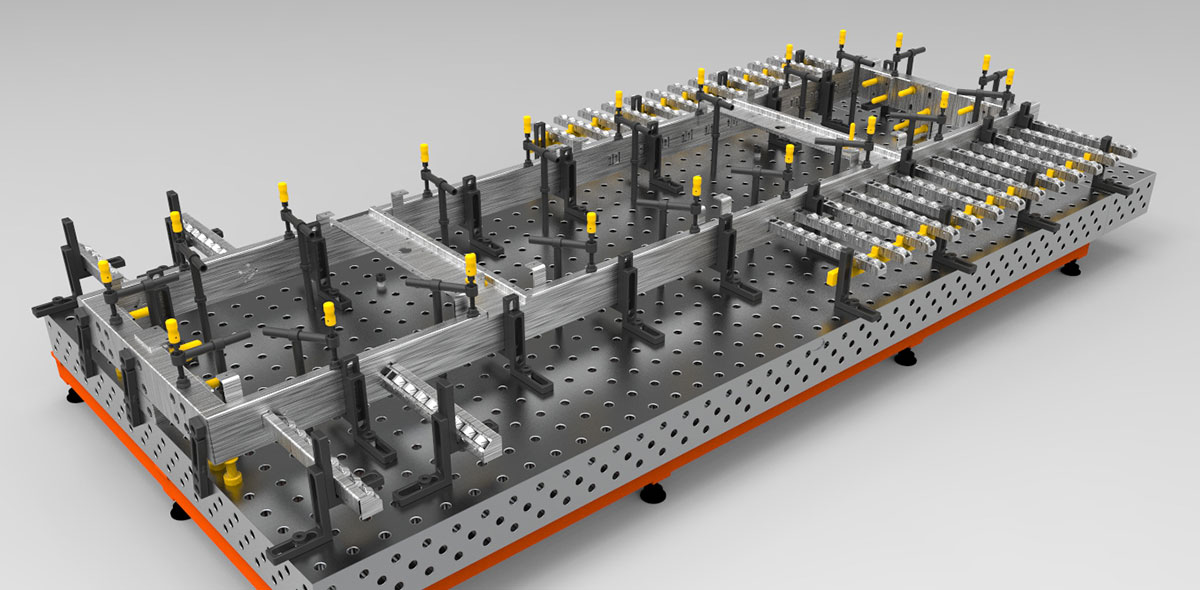

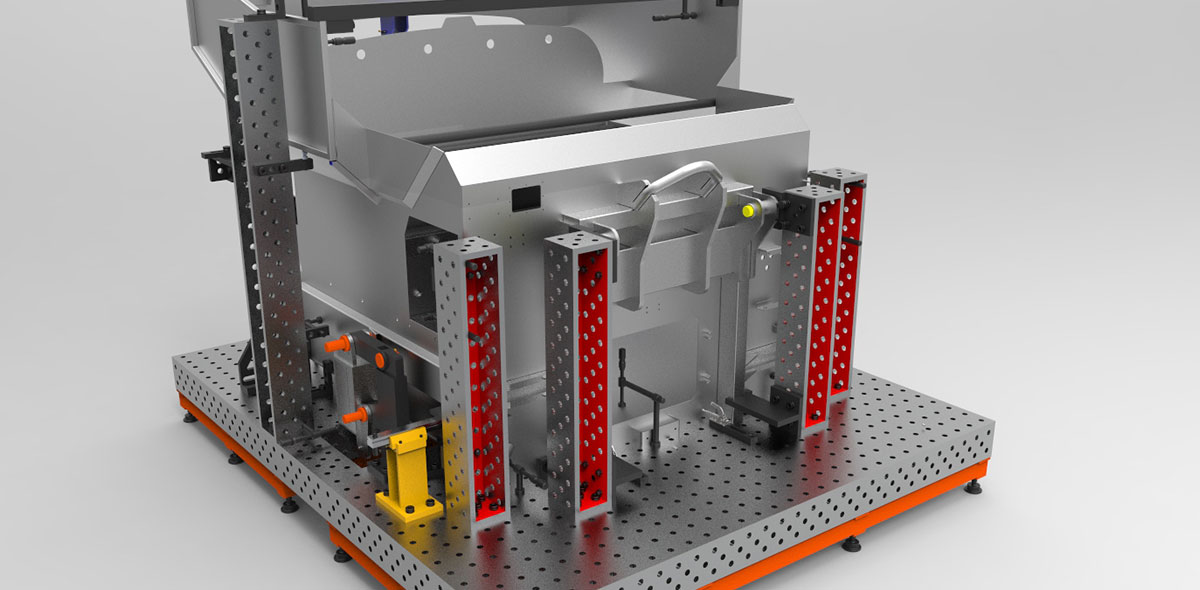

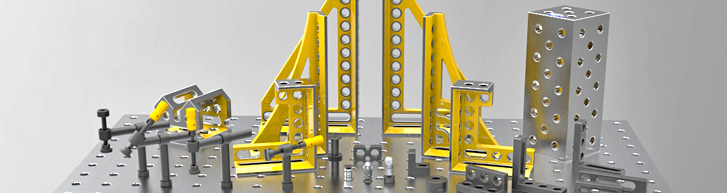

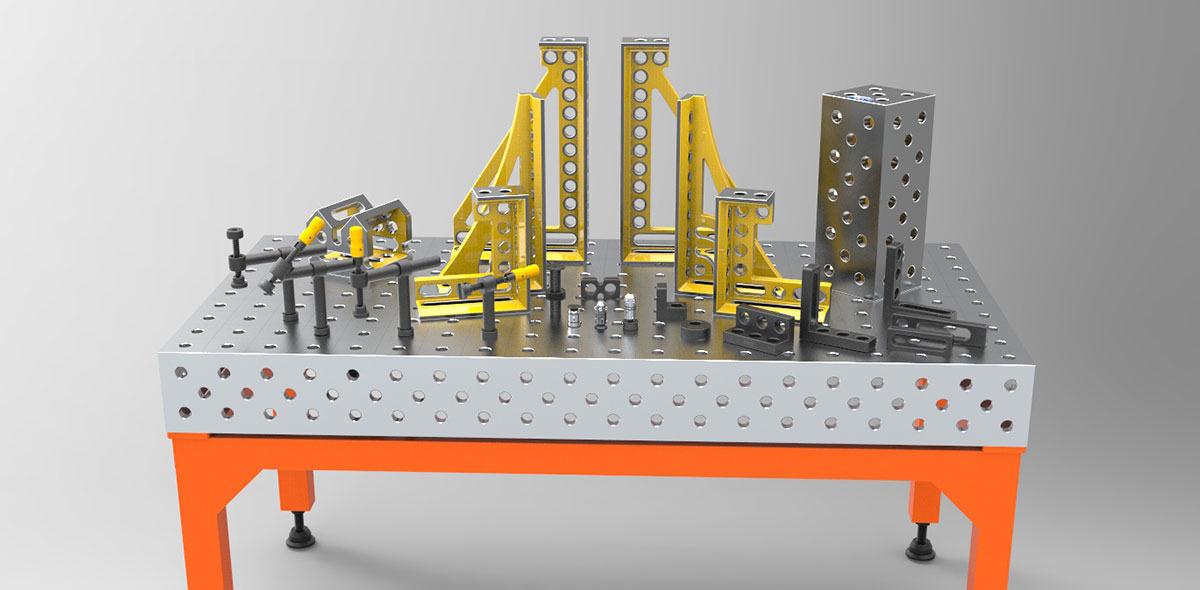

由哪些部分組成三維組合夾緊系統采用可任意組合的帶孔格板形式的臺面和各種功能模塊組成，孔徑有φ28mm和φ16mm兩個系列。臺面上可根據需要，配以各種功能模塊，形成各種定位和夾緊功能。除臺面外，模塊還有直角塊、立柱、定位塊、任意角度調整塊、V形塊、銷栓及各類快速夾具及輔助模塊。模塊上還配以φ28mm、φ16mm的孔或棒，可以在任意位置互相配合或以銷栓緊固。其設計構思巧妙，一件多用。

• 1/8臺面臺面采用帶孔格板形式。在高精度的臺面的上面和側面，每隔100mm均布φ28mm的圓孔(system28系列)，或每隔50mm均布φ16mm的圓孔(system16系列)，并以同樣的間隔劃有尺寸線，臺面邊緣有毫米刻度線。這些圓孔可用于拼接各種功能的定位模塊和夾具。臺面尺寸從500mm×1000mm到2000mm×4000mm，并且可以根據需要組合成任意大小的尺寸和條塊形狀。臺面的支撐腳有標準腳、伸縮腳、帶移動輪腳、固定腳和剪式升降腳等，以適應各種不同的需要。這一系列的精心設計，給使用者提供了極大的方便。
• 2/8銷栓一套孔系夾緊系統的關鍵就在于固定銷栓。銷栓采用鋼球夾緊結構，既簡單實用安全穩固，又便于清潔，而且只要單手就可以使用。夾緊銷栓用優質材料制造，并具有一定的硬度。
• 3/8直角塊直角塊可用于止位、定直角、構建三維立體結構和延伸工作臺面等。大型的直角塊上還配有寬度為28mm或16mm的滑槽，可以前后、上下滑動，并在任意需要的位置用銷栓緊固定位。
• 4/8立柱直角塊可用于止位、定直角、構建三維立體結構和延伸工作臺面等。大型的直角塊上還配有寬度為28mm或16mm的滑槽，可以前后、上下滑動，并在任意需要的位置用銷栓緊固定位。
• 5/8夾具夾具品種繁多，可歸納為以下三種形式：(1)懸臂夾具 按照夾具的插入方向與夾緊力方向，有180°、90°、45°三種。按照夾緊手柄的類型，有手工螺旋式、快速夾緊式、短六角螺釘式等。(2)補償懸臂夾具 由于夾具在臺面上是采用圓棒插入孔中的形式，棒孔間的間隙和夾具本身的微小柔性，使得夾具在夾緊過程中有帶動工件偏轉的傾向。為了防止這種偏轉，公司發明了補償懸臂夾具。這種夾具在懸臂中增加了彈性伸縮，化解掉夾緊時的側向分力，以補償夾具本身的變形和插入過程中的間隙，保證夾具的夾緊力與夾緊方向一致。(3)快速夾具 產品中揉合了德國另一家著名的AMF公司的手動或氣動快速夾具。垂直壓緊式、水平推拉式等品種繁多的手動、氣動夾具，通過一φ28mm的過渡件，可方便地安裝在需要的地方。
• 6/8任意角度調整塊可以連續調節0°～225°的任意角度，在需要的角度處可以用油壓的方式鎖緊，可平臥或豎立使用。夾角臂上的兩側分別有系統孔和槽，可在其上面進一步安裝模塊定位或夾緊。
• 7/8止位塊各種小型的止位塊設計有系統孔或槽，以便在構建工裝時方便地在需要的地方定位。止位塊的尺寸設計非?？茖W(xué)合理，可以達到最小25mm的調整量。進一步調整25mm以下尺寸時可用配套的間距調整套件。理論上使用工作臺構建工裝時，量具變得是多余的了。

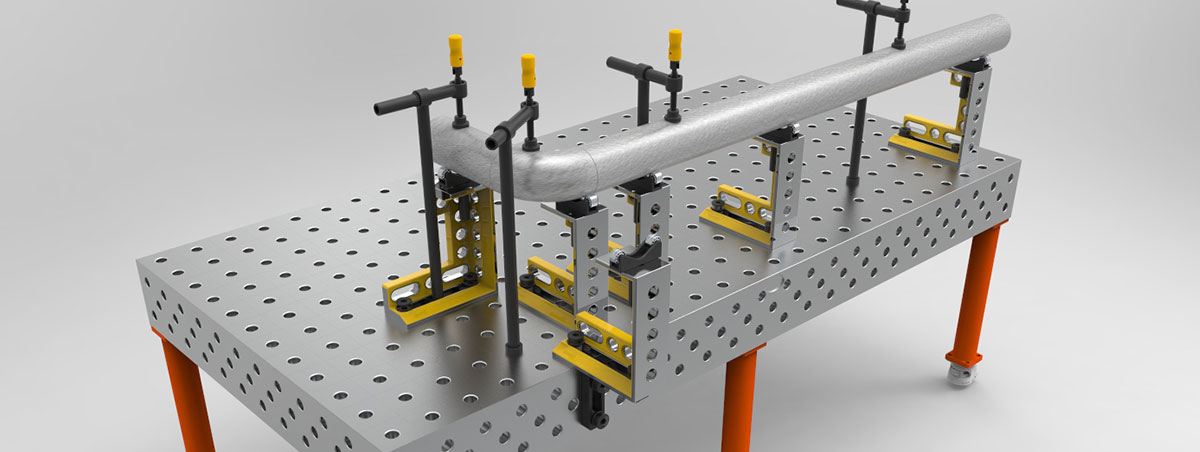

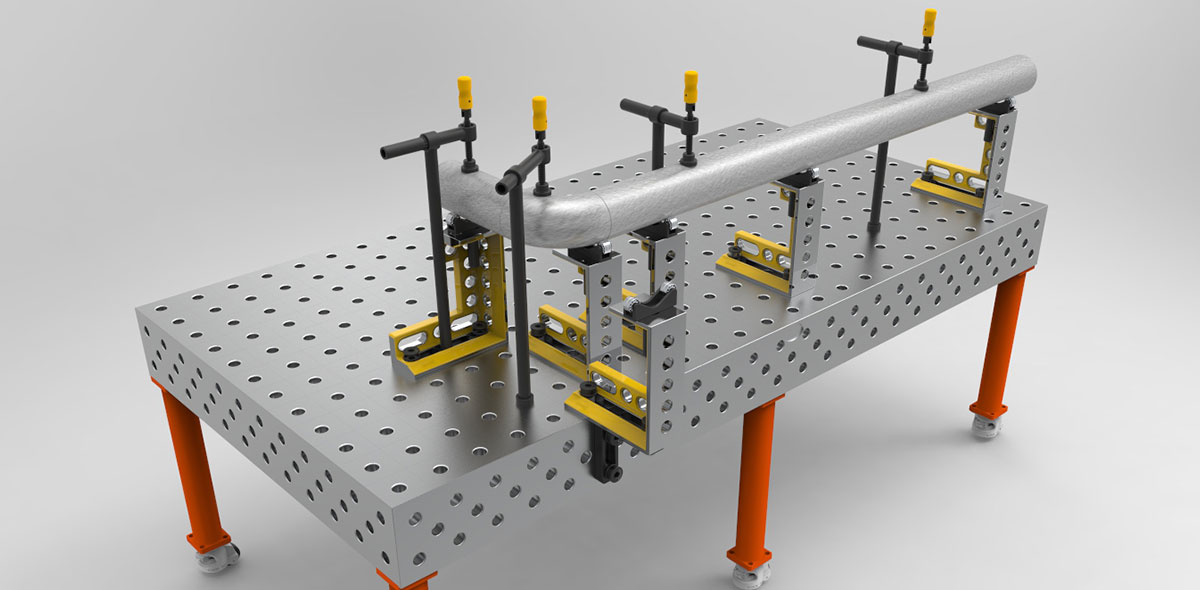

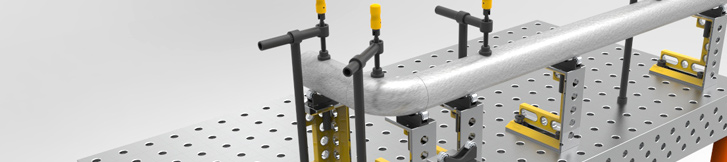

• 8/8各種輔助模塊這類模塊中包括：專門用于定位圓管的V形塊和鏈?zhǔn)綂A具；定位法蘭的標準法蘭板；臺面角上45°方向延伸時用的角模塊；間距調整套件；φ28mm和φ16mm系統過渡銷；使用一件夾具壓緊兩點(夾緊圓管)的夾緊橋；用于用戶自制件與標準件連接的過渡接口塊；起重吊環；防止焊接時臺面與焊接電纜間出現電火花的專用插頭及防止焊接飛濺用的專用套件等。

應用案例

說起我們在2016年合作的很多客戶案例中，還有一位小編覺得是不得不說的。在我們合作的客戶中，有部分公司是軍工企業，...

了解詳情

深圳東風集團

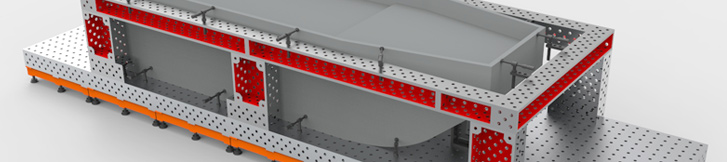

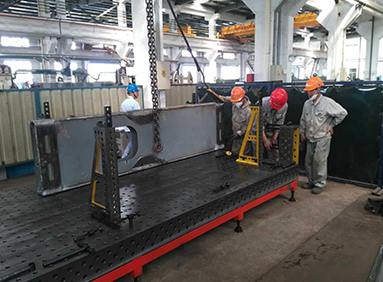

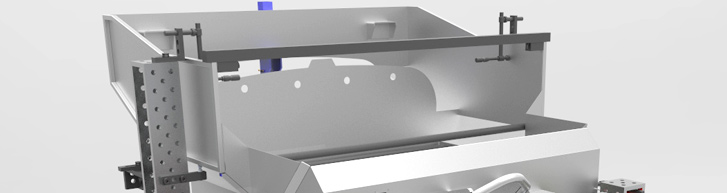

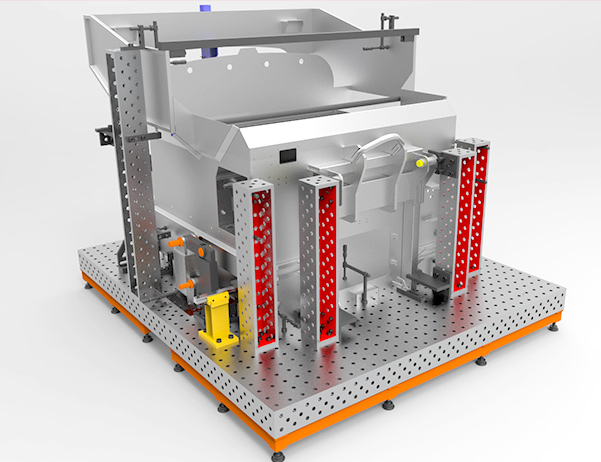

本系列三維柔性焊接組合工裝是我公司為深圳東風專門定制，主要用于環衛車的焊接，我們將該車型整體分成幾個分部套，逐...

了解詳情

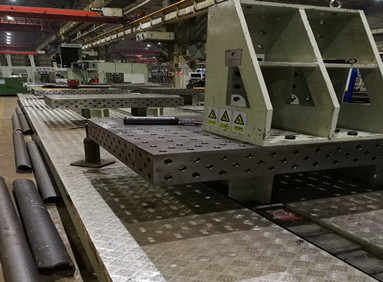

常熟眾達

常熟眾達主要從事RAM吊具生產，事港口新型機械設備及相關零部件的設計和制造，年生產能力達300臺。這次跟超德達成合作...
