工裝夾具是機械加工不可缺少的部件，在機床技術向高速、高效、精密、復合、智能、環保方向發展的帶動下，工裝夾具技術正朝著高精、高效、模塊、組合、通用、經濟方向發展。三維柔性焊接工裝夾具就是高速發展下的產物。

下面三維柔性平臺廠家超德機械就來和大家詳細介紹三維柔性焊接工裝夾具是由哪幾個模板組成的。

1、工作臺面

三維柔性焊接工裝夾具工作臺的五個工作面都有100mm×100mm(D28系列)或50mm×50mm(D16系列)的帶有網格標注的孔。其五個面的平面、平行、垂直公差精度以及孔與孔的位置精度都是非常高的，保證在臺面上的定位和臺面與其它模塊之間的組合都具有足夠的使用精度要求。基礎臺面的尺寸從1000mm×1000mm到4000mm×2000mm可以任意選擇，特殊尺寸可以訂做。如果臺面與臺面組合后的精度要求很高，則可以使用導軌將它們連接起來。

2、模塊

三維柔性焊接工裝夾具標準模塊包括：定位和夾緊直角塊、L型定位塊、U型定位塊、通用擋塊、通用夾緊和定位角模(0～225°任意調節)、V型塊和V型角模。所有模塊上每間隔50mm或25mm均有標準孔(Φ28或Φ16)，可以實現工件快速定位和夾緊。

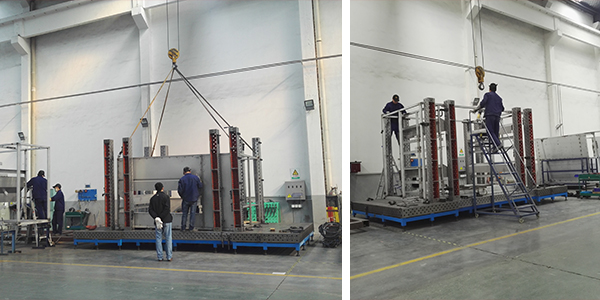

超德機械工程師們?cè)俳M裝調試各項功能

3、定位連接銷

這是實現孔系夾緊系統的基礎零件，也是三威公司的專利產品，用以實現快速的定位和夾緊。銷栓前端有5個鋼球，插入定位孔后，手動順時針旋轉銷栓(或扳動快速手柄)，5個鋼珠彈出并鎖緊在孔的斜面上，完成定位和夾緊；松開時，反向旋轉銷栓，即可拔出。每個銷栓的鎖緊力可達5t，剪切力25t。銷栓的形狀和長度有多種規格可供選擇。

4、夾緊器

按照夾緊方向有180°、90°和45°夾緊器；按照操作方式有螺栓夾緊、快速夾緊、手柄螺旋夾緊，此外，還有手工、氣動或液壓三種夾緊方式。其中帶補償?shù)穆菪龏A緊器最為常用，這種夾緊器在懸臂中增加了彈性伸縮，用來抵消夾緊時的側向分力，以補償夾具本身的變形和插入過程中的間隙，保證夾緊力與受力面垂直。夾緊頭部由碳鋼、不銹鋼、尼龍材料制成，以適合不同的工件要求。也有兩點夾緊橋，可以同時夾緊不同高度的兩個位置的工件。另外也可以按照夾緊的型面加工特殊的夾緊頭。

超德機械，坐落于素有“中國鑄造之鄉”之稱的河北省泊頭市工業區，下轄鑄造分公司、重加工分公司、精加工及行政辦公三個廠區，鑄件年銷售量近26000噸，單個鑄件重量可達40噸， 制造實力不一般，如果您想進一步了解超德機械的三維柔性焊接工裝夾具，請撥打服務熱線：0317-8175817
