地平鐵(鐵地板)平面度誤差是指被測地平鐵(鐵地板)表面對理想平面的變動量，而理想平面的方位應符合最小條件，即其方位應使被測地平鐵(鐵地板)表面對理想平面的最大變動量為最小。地平鐵(鐵地板)的平面度要求很高，在使用之前要測量平面度是否達到國家的標準，在檢測合格以后才能夠投入使用。三維柔性平臺廠家超德機械發現，在機械的制造中，經常會遇到使用地平鐵(鐵地板)做為基礎平面使用，高精度地平鐵有時會用來檢驗工件的平面度、平直度以及角度的公差值。

1、圖解法：三維柔性平臺廠家超德機械認為圖解法就是一種幾何作圖求解法。它是以地平鐵(鐵地板)各測點的測量值按比例在進角坐標系上描點，用作圖方式從坐標圖上量取地平鐵(鐵地板)平面度偏差值。它有簡單、直觀的優點，但該法需用坐標紙準確作圖，且有作圖誤差，適合現場使用。

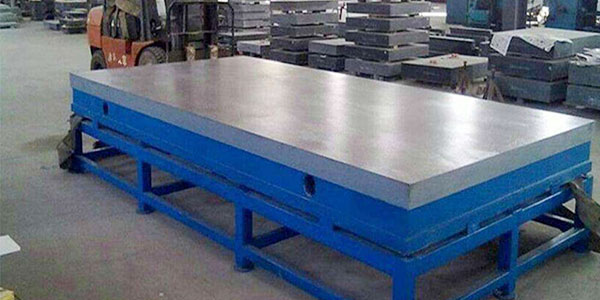

三維柔性平臺廠家超德機械地平鐵

2、旋轉法：旋轉法是將地平鐵(鐵地板)基面經過適當變換(旋轉或平移)，使測量基面和評定基面重合，獲得符合最小條件的位置，通過測量數據的交換獲取地平鐵(鐵地板)平面度誤差。該法不需使用繪圖或計算工具，有簡便易行的優點，具體操作時常需做多次旋轉，對不熟練者效率不高。但該法是最基本的方法，只要掌握旋轉要領，最終必能達到目的。

3、節距法：節距法是使用平直度可調橋板對被測面進行分段，由儀器讀取各段前后兩點測量線相對于標準直錢的傾斜角或高度差值，通過數據處理得到地平鐵(鐵地板)直線度、平面度誤差值的一種間接測量方法。節距法又稱角差法，其測量原理是把被測截線分成等距的若干擋，用水平儀或自準直儀，分別測出各擋相對于測量基準的傾斜角按1〞=0.005/1000化成弧度，乘以橋板跨距，就反映了橋板兩支點之間相對于測量基準的高度差。

使用合像水平儀測量地平鐵(鐵地板)平面度是最常見的方法，一般的步驟如下：

根據被測地平鐵(鐵地板)的形狀、尺寸選擇布點形式，并確定各個截面的分段數及平直度可調橋板跨距;將固有水平儀或反射鏡的平直度可調橋板放在被測地平鐵(鐵地板)截面上，沿地平鐵(鐵地板)測量方向等跨距、首尾銜接地移動平直度可調橋板，記取各位置讀數;使用水平儀測量時，被測面調到大致處于水平位置;使用自準直儀測量時，被測線調到大致與儀器光軸平行;按分段檢定結果進行數據處理，求出地平鐵(鐵地板)平面度值。

4、計算法：應用計算公式獲得地平鐵(鐵地板)平面度誤差值。該法有計算精確的優點，但需事先判準高低點，否則將造成計算錯誤或影響其計算準確度。必須指出，用計算法獲取地平鐵(鐵地板)對角線法原始數據的方法對角線法是以對角線平面為理想平面評定平面度的一種數據算得方法。數據處理是將水平儀或自準直儀得到的截面各點相對于該截面兩端點連線的直線度偏差值折合到對角線平面上，計算出相對于理想平面偏差。當按對角線原則評定時，則取其最大偏差于最小偏差的代數差為所求平面度誤差值;當按最小條件原則評定時，則將計算出相對理想平面的偏差作為對角線法的原始數據。(用計算法獲取對角線法的原始數據是通過計算式得到的。我國標準與檢定規程給出的對角線法求取平面度誤差的計算式經歷了多次變動，總的看來計算式的計算原理大體相同，但數學表達式卻有較大差別。歸納起來，常用計算式7種：1、截面計算式2、簡化計算式3、中心高不變計算式4、變換計算式5、通式計算式6、坐標值計算式7、插入法計算式)

三維柔性平臺廠家超德機械總結的上述四種地平鐵(鐵地板)平面度檢測方法在使用中具有同等價值，可按其掌握程度、測量條件靈活選用。在實際工作中采用哪一種方法，取決于工作現場的具體條件和人員的特長與水平而定。 如想獲取有關地平鐵(鐵地板)平面度規格精度誤差參數表可點擊右邊的在線咨詢溝通，或者撥打超德機械服務熱線：0317-8175817
